Sq Serisi Manyetik Tabla Kare Kutuplu
Genel Bakış
Ferromagnet Elektromanyetik Sistemleri

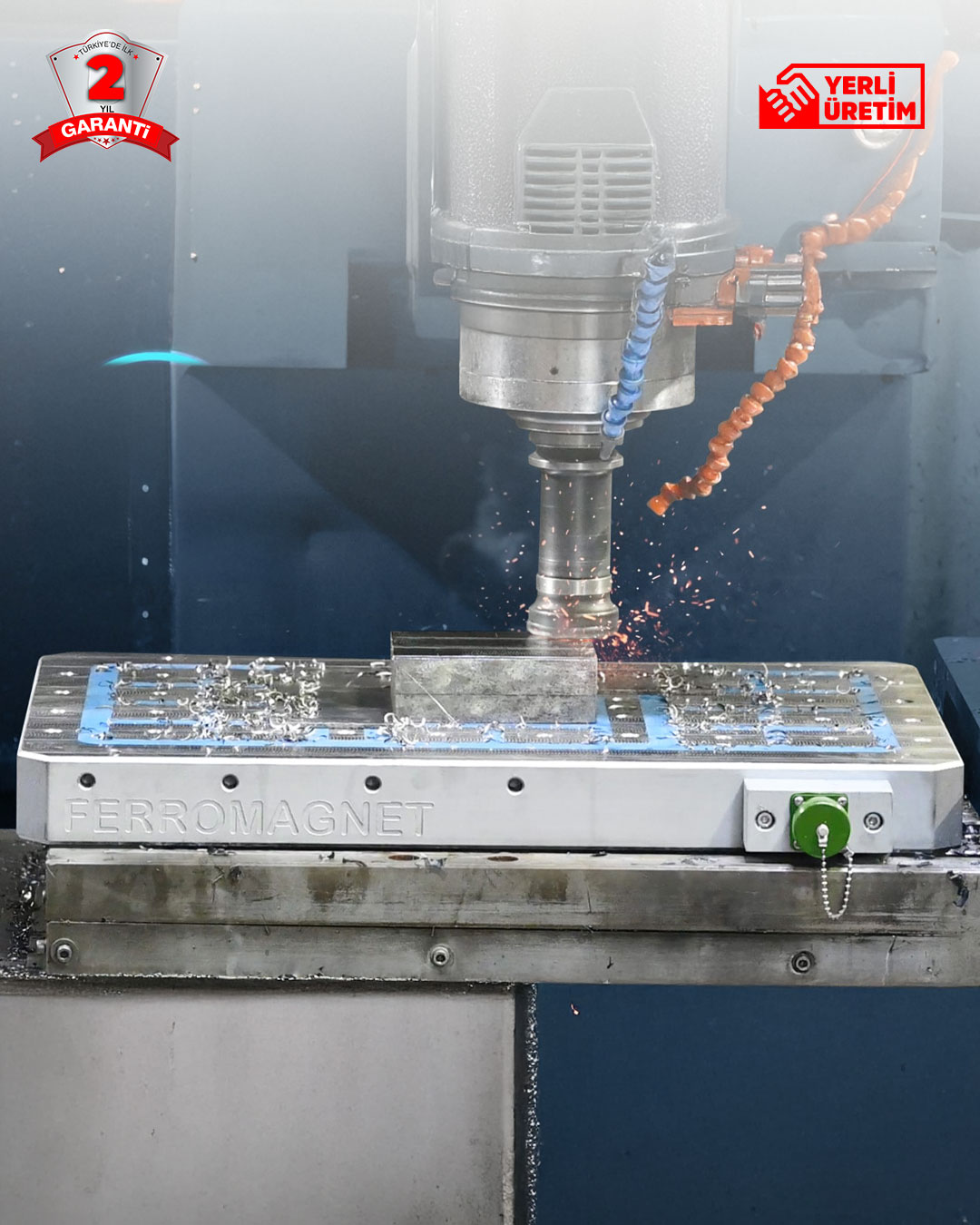

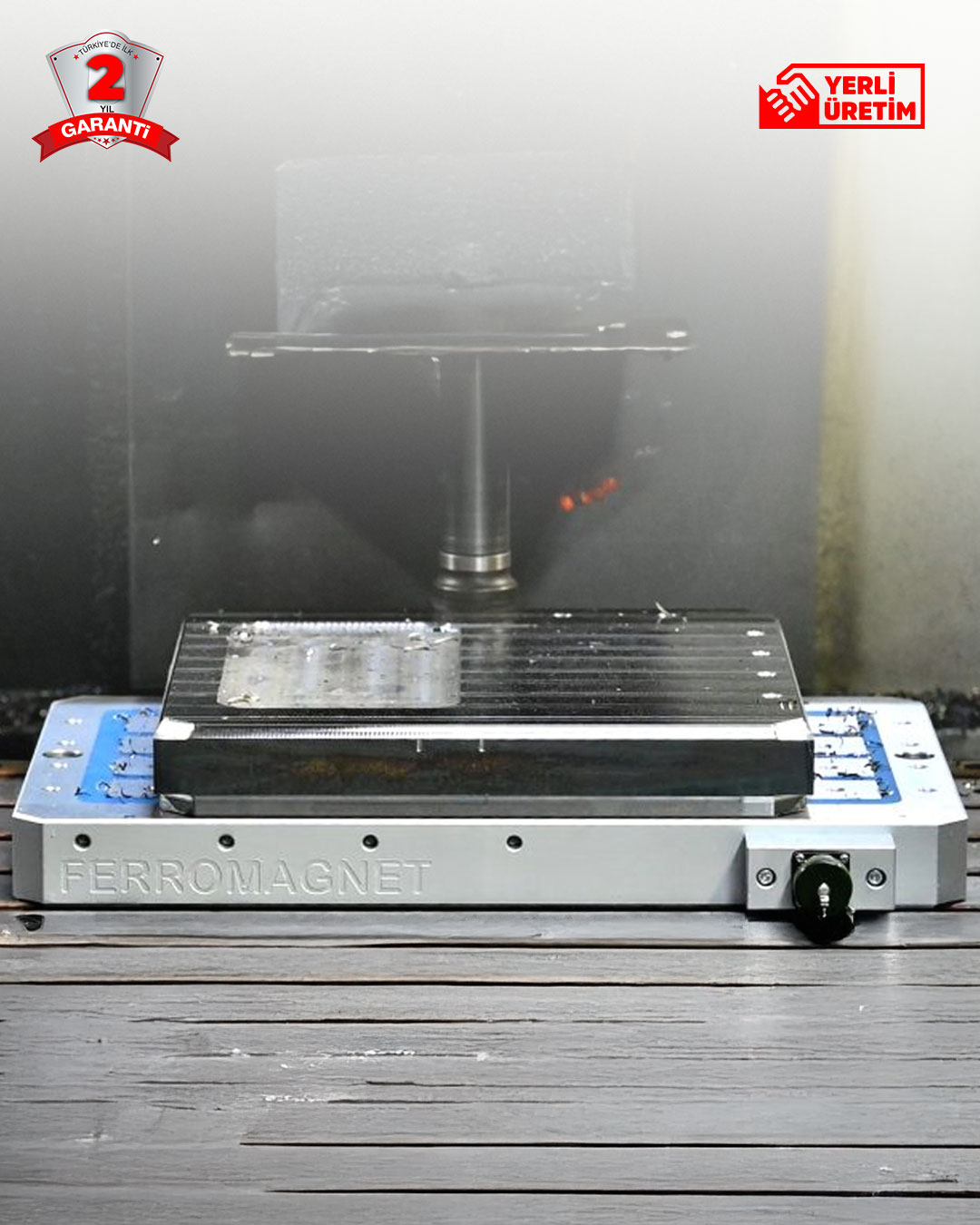

Ferromagnet’in SQ Serisi kare kutuplu manyetik tablaları, 16-17,5 kg/cm² kadar tutma kuvvetiyle; talaşlı imalat, frezeleme, işleme merkezleri gibi uygulamalarda yüksek hassasiyet ve güven sunar. Zorlu sanayi ortamlarına uygun askeri tip soketler ve yanmaz kablolar ile donatılmıştır. Standart ölçüler 400×400 mm, 400×600 mm ve 400×800 mm’dir; ihtiyaca göre özel ölçüde yapılabilir.

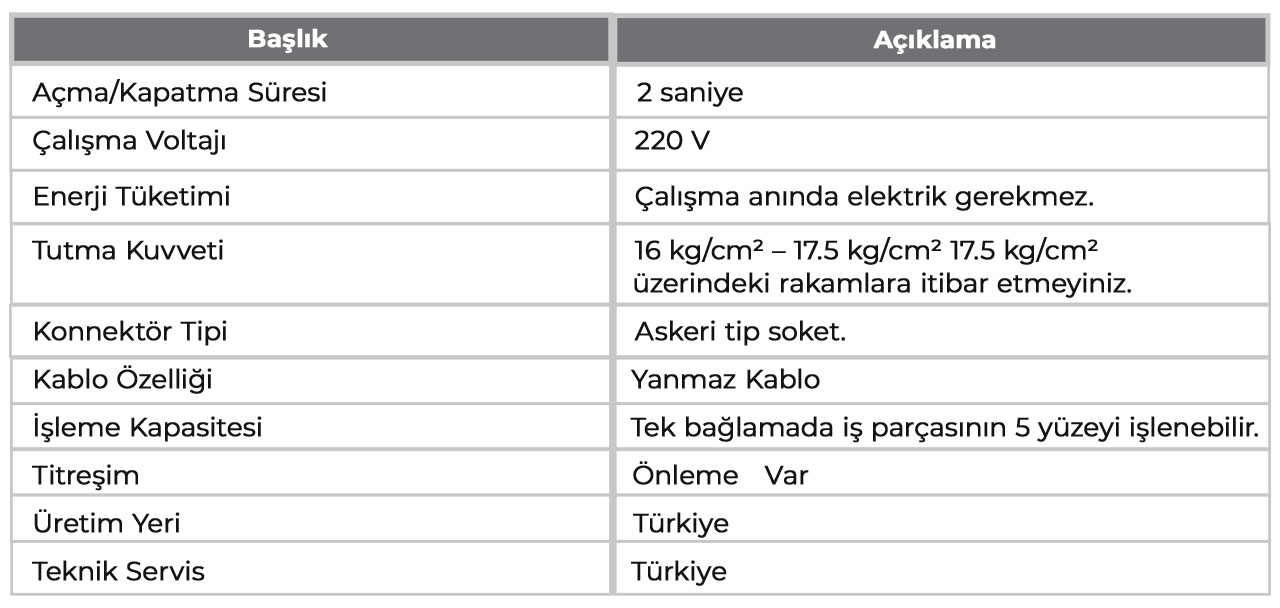

Teknik Özellikler

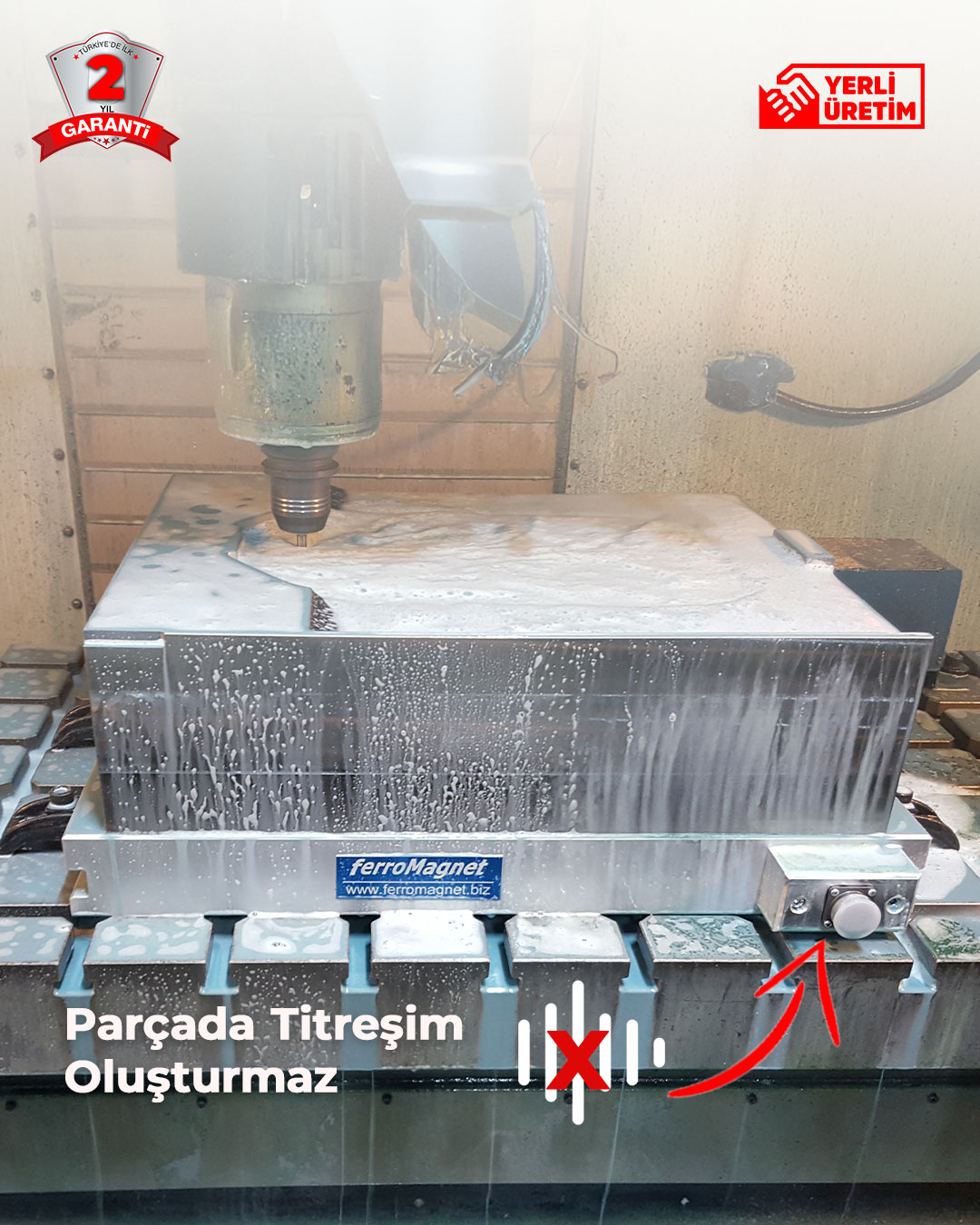

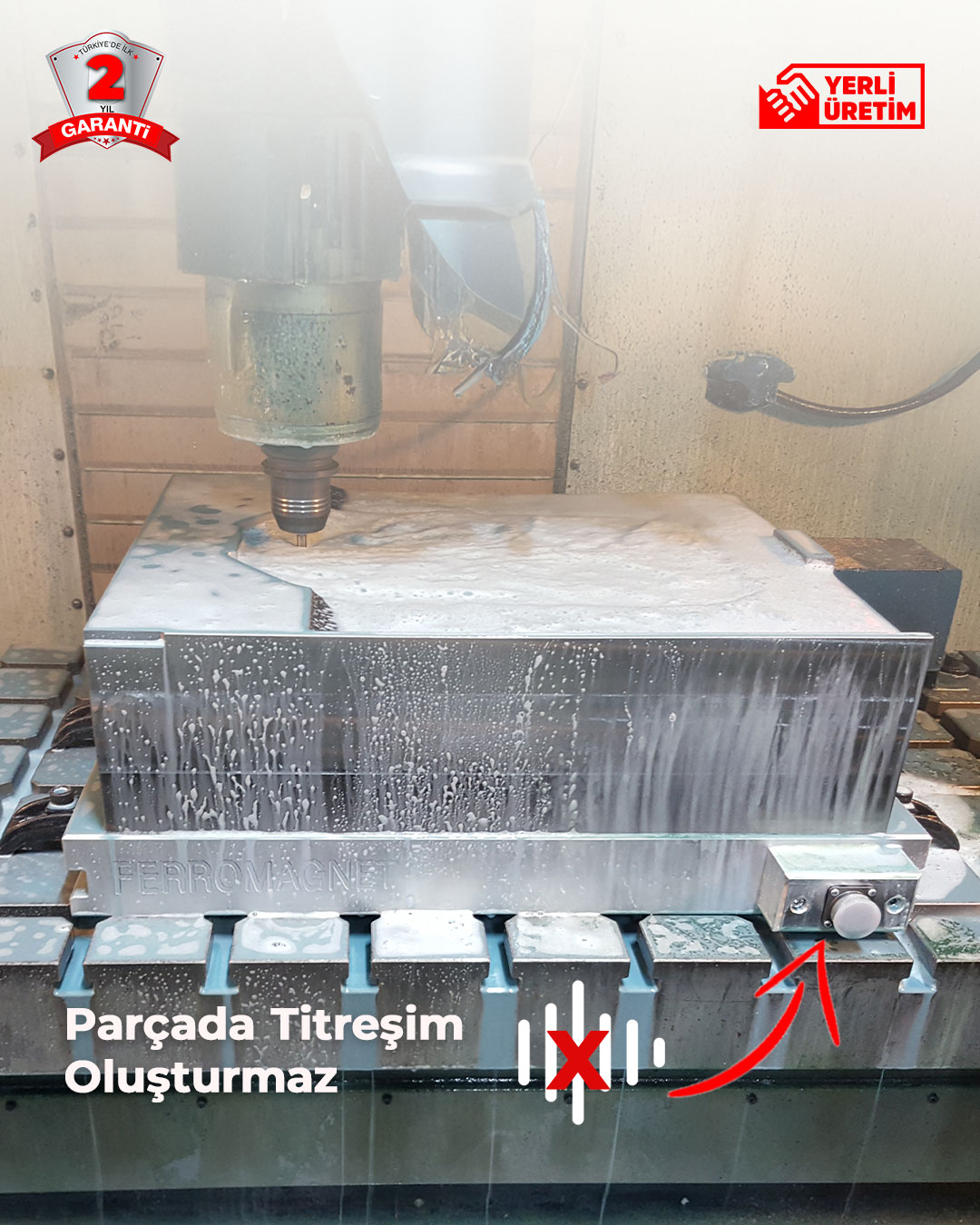

- Kare kutup teknolojisi ile düşük titreşim ve homojen manyetik alan dağılımı
- Tutuş kuvveti: 16-17,5 kg/cm²

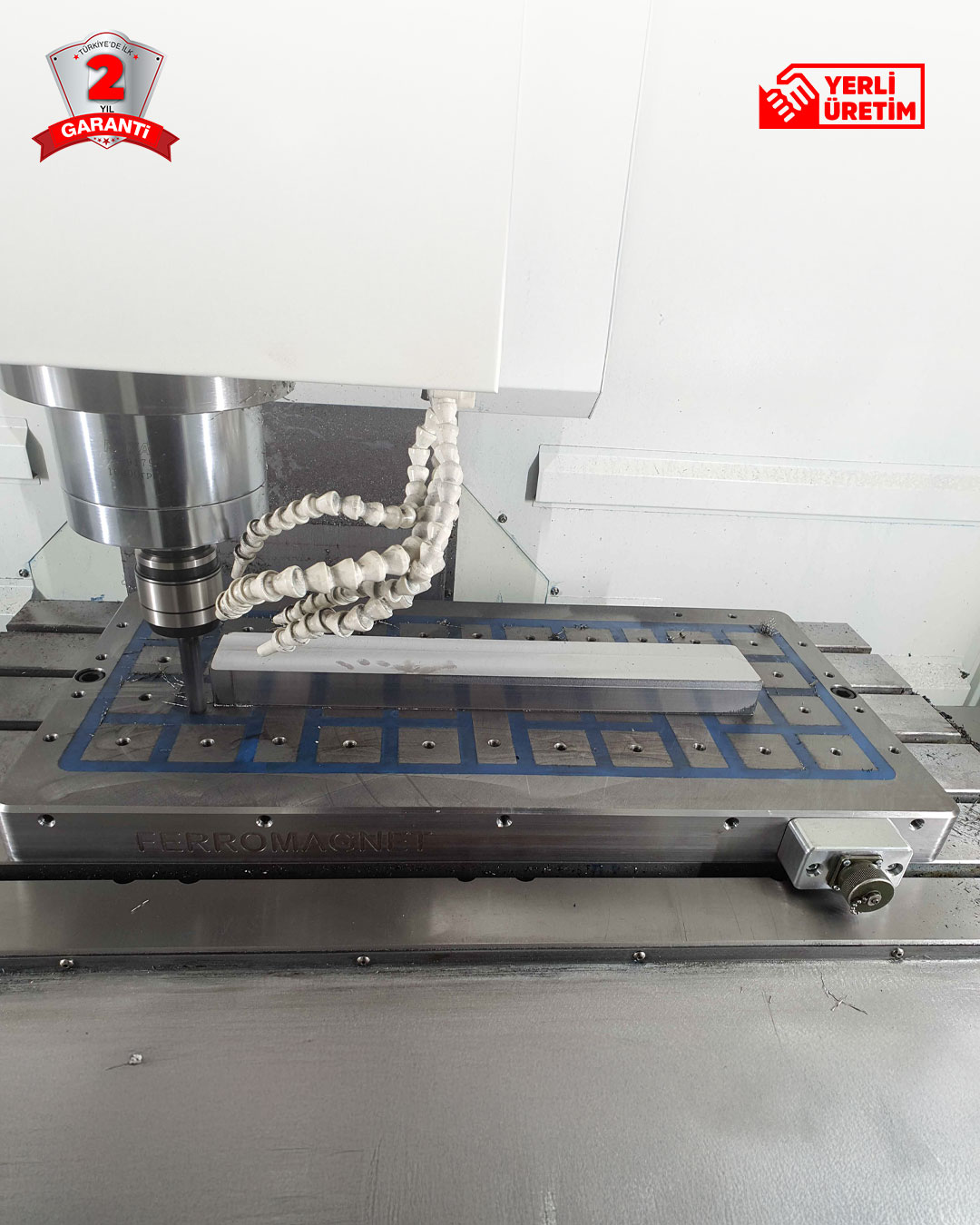

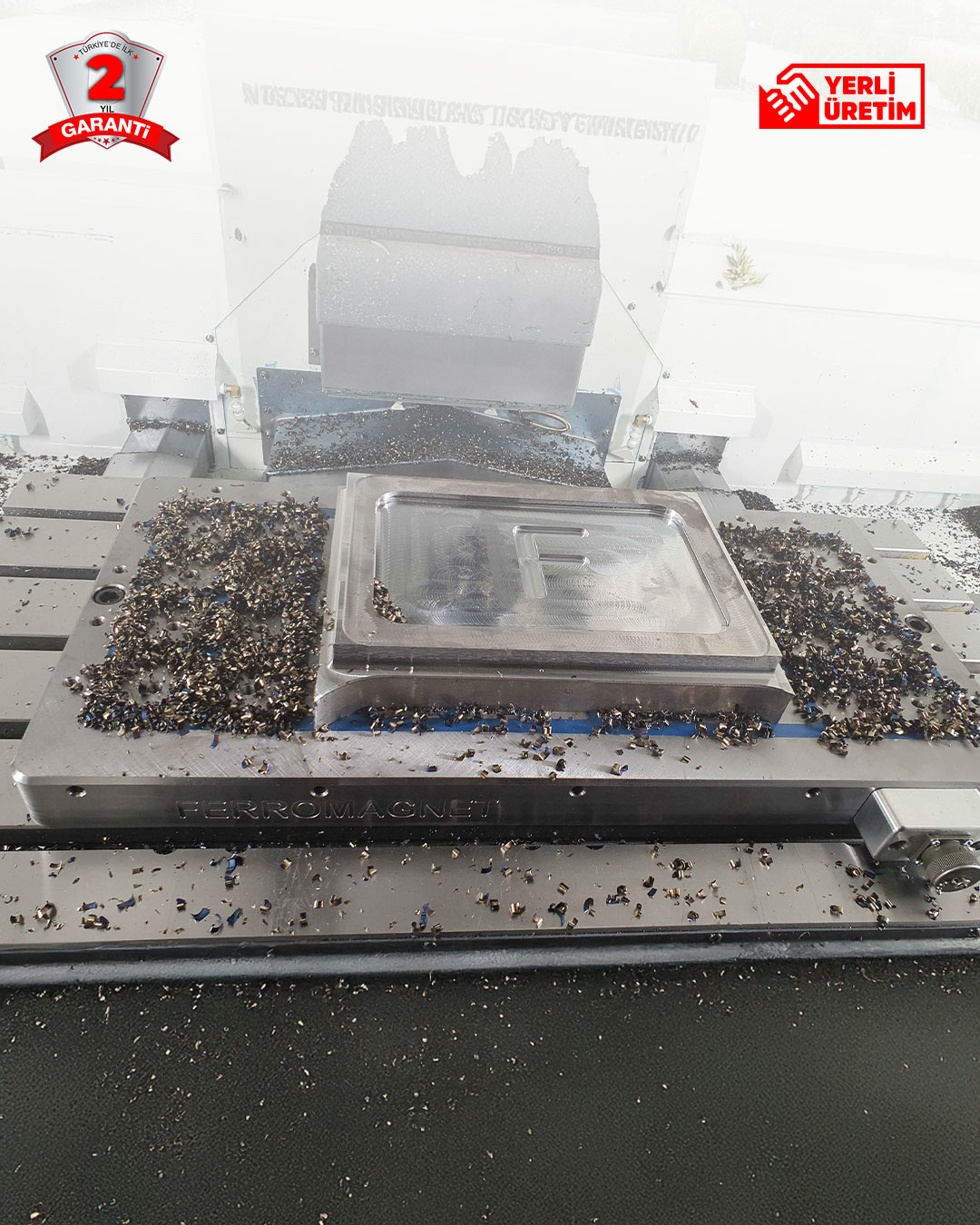

- İnce parçalar için uygunluk, talaş birikimini engelleyen tasarım
- Elektrik kesintisinde manyetik gücün korunması (electro-permanent manyetik sistem)

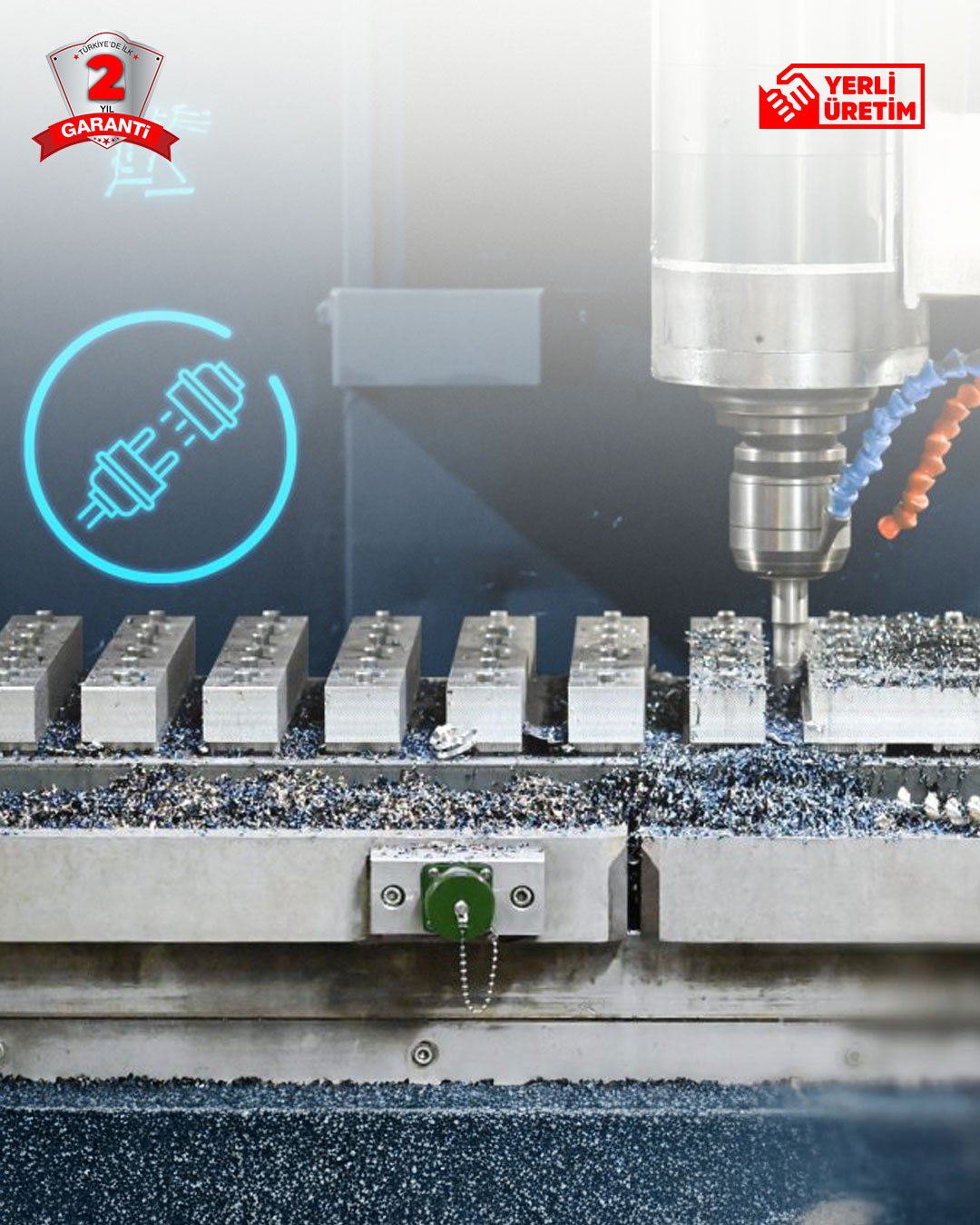

- Özel su geçirmez soketlere sahiptir. Güvenle kullanabilirsiniz.
- Açık konuma geldiğinde ikinci bir uyarıya kadar manyetik güç uygular.
- Sadece 2 sn. Elektriğe ihtiyaç vardır. 220V elektrikle çalışır.
- Çalışma anında enerji tüketmez.
- Çok yüksek yakalama kuveti
- Parçanın 5 yüzeyini işleyebilirsiniz.
- T somun ile tezgah tablasına çok kolay monte edebilirsiniz
Üretim & Malzeme Kalitesi
Ferromagnet SQ tablalar, yerli üretim olarak Türkiye tesislerinde üretilmekte, kalite kontrol aşamaları sıkıdır. Malzeme seçimi, manyetik kutupların hassas işlenmesi ve yüzey düzeltmeleri ile ölçü toleransları kontrol altındadır. Yanmaz kablo, askeri tip soket gibi tespit edilen güvenlik donanımları standarttır.
Kullanım Avantajları
Uygulama Alanları

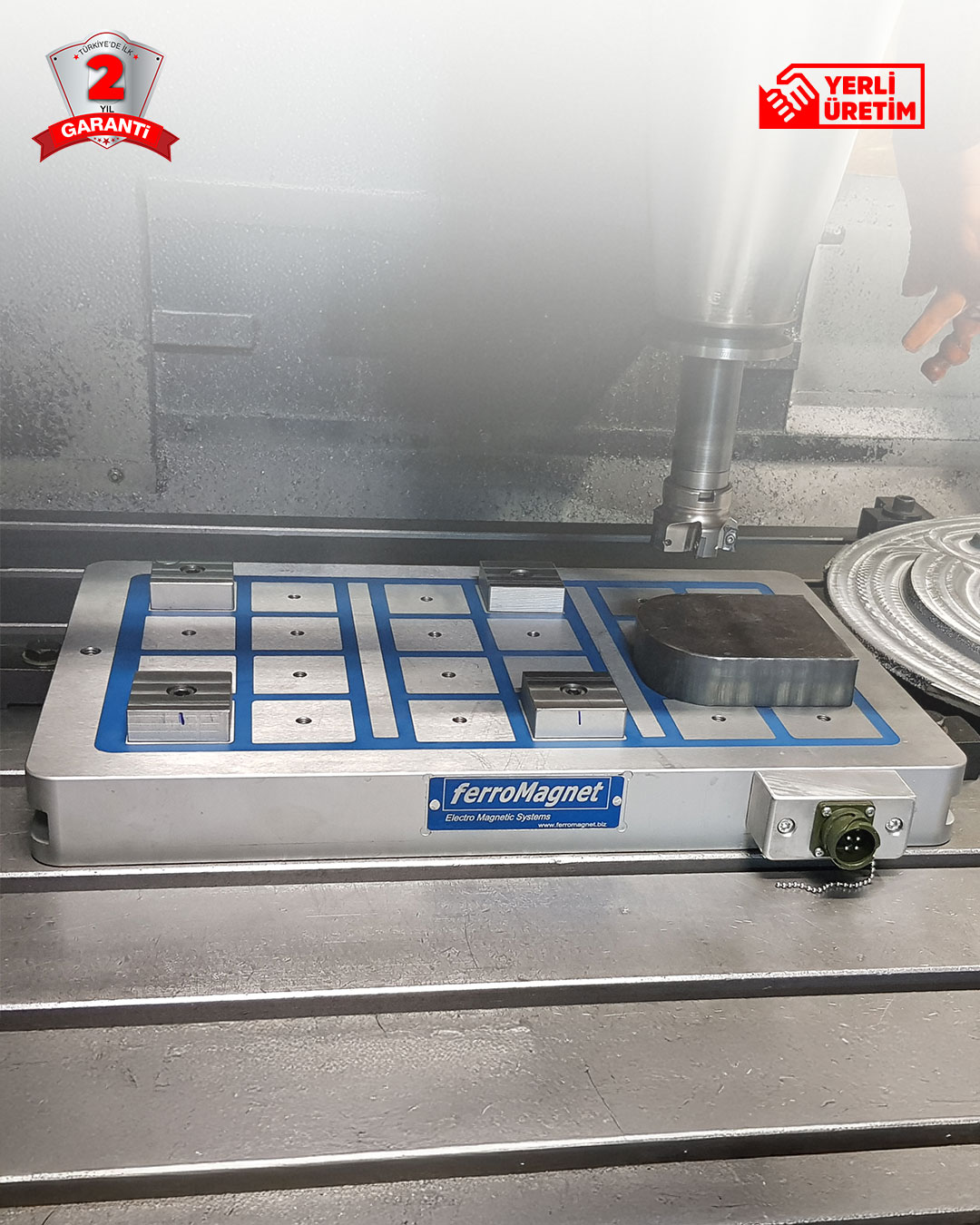

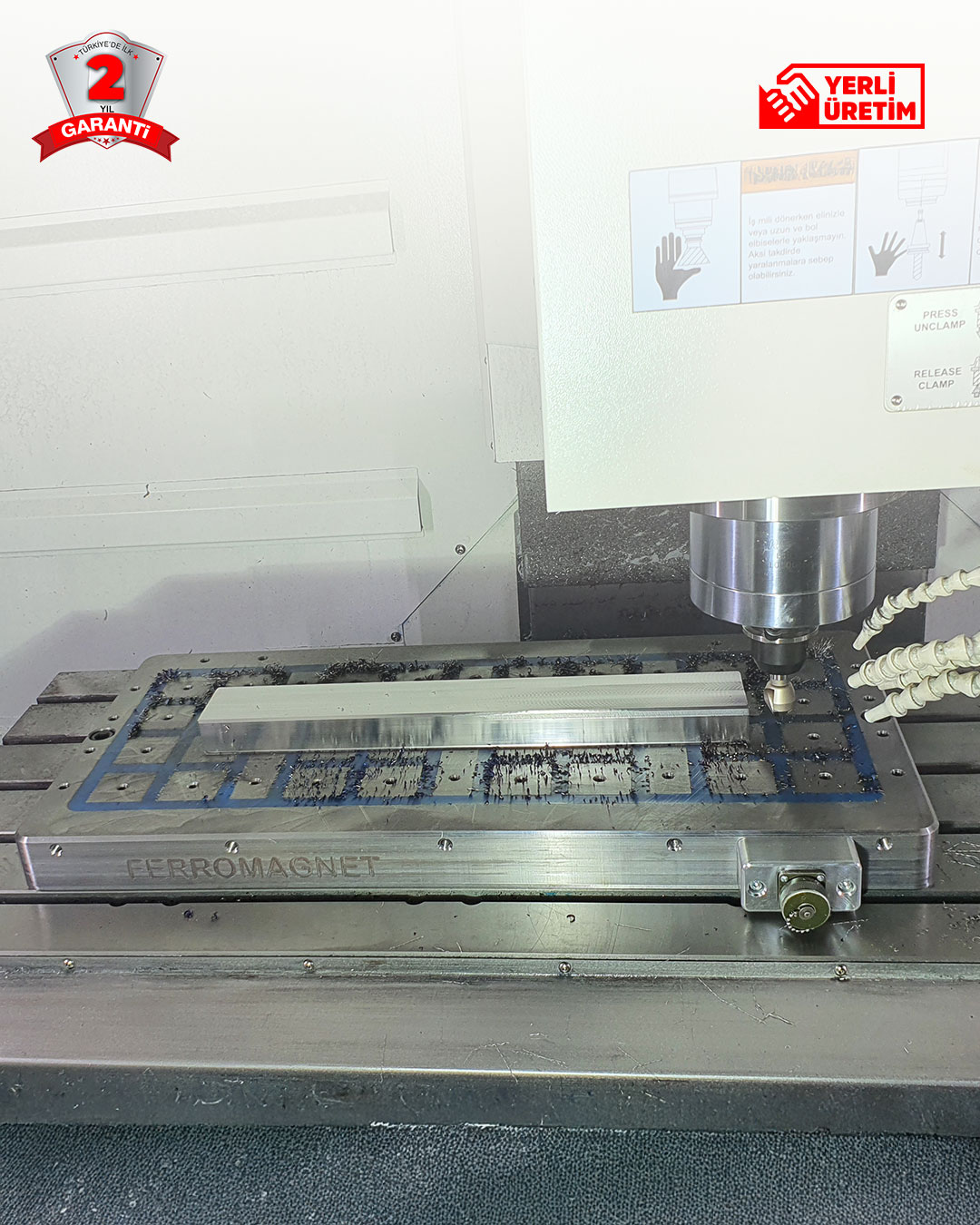

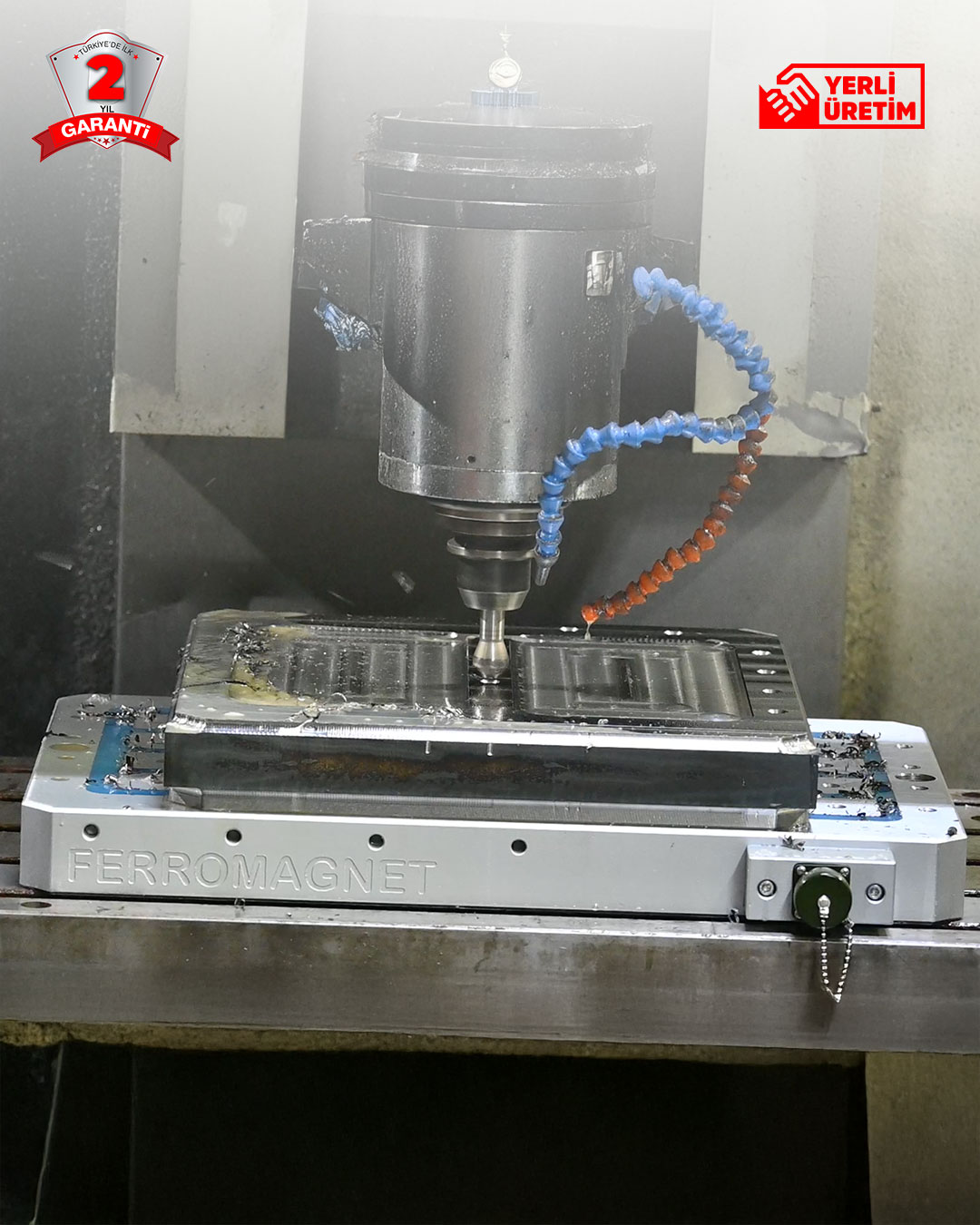

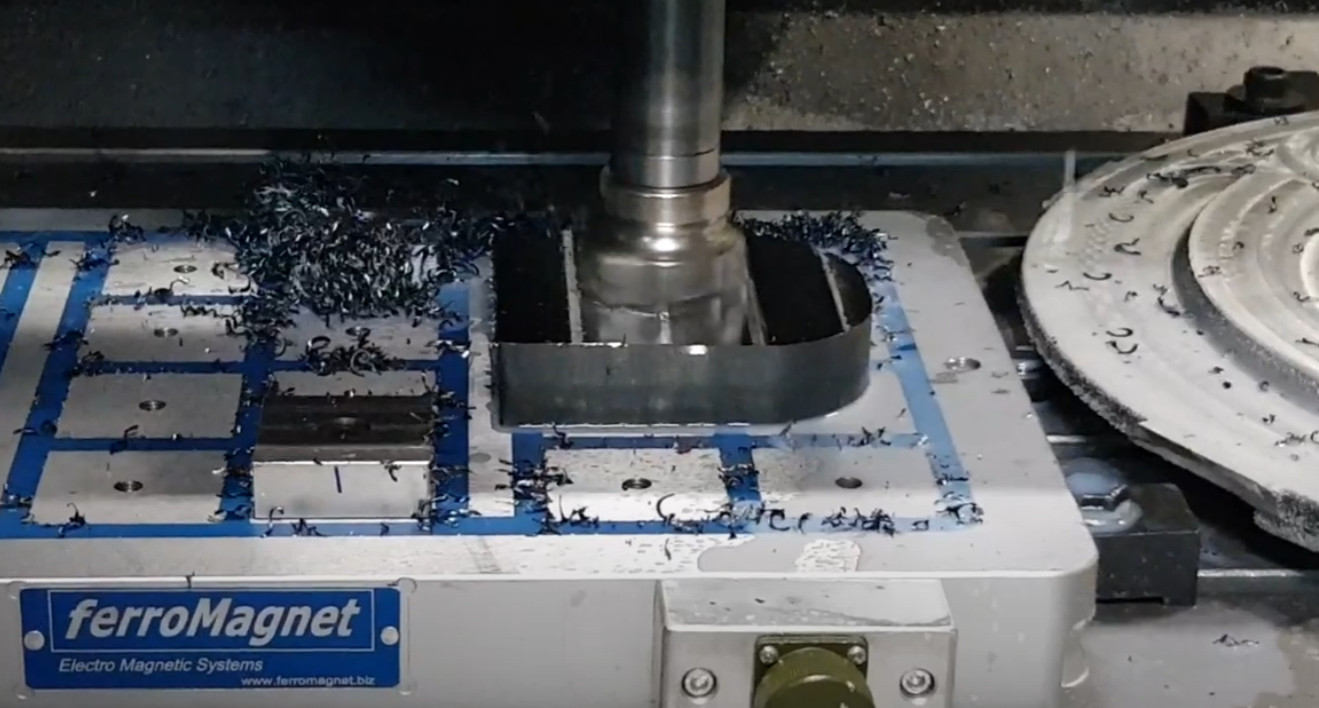

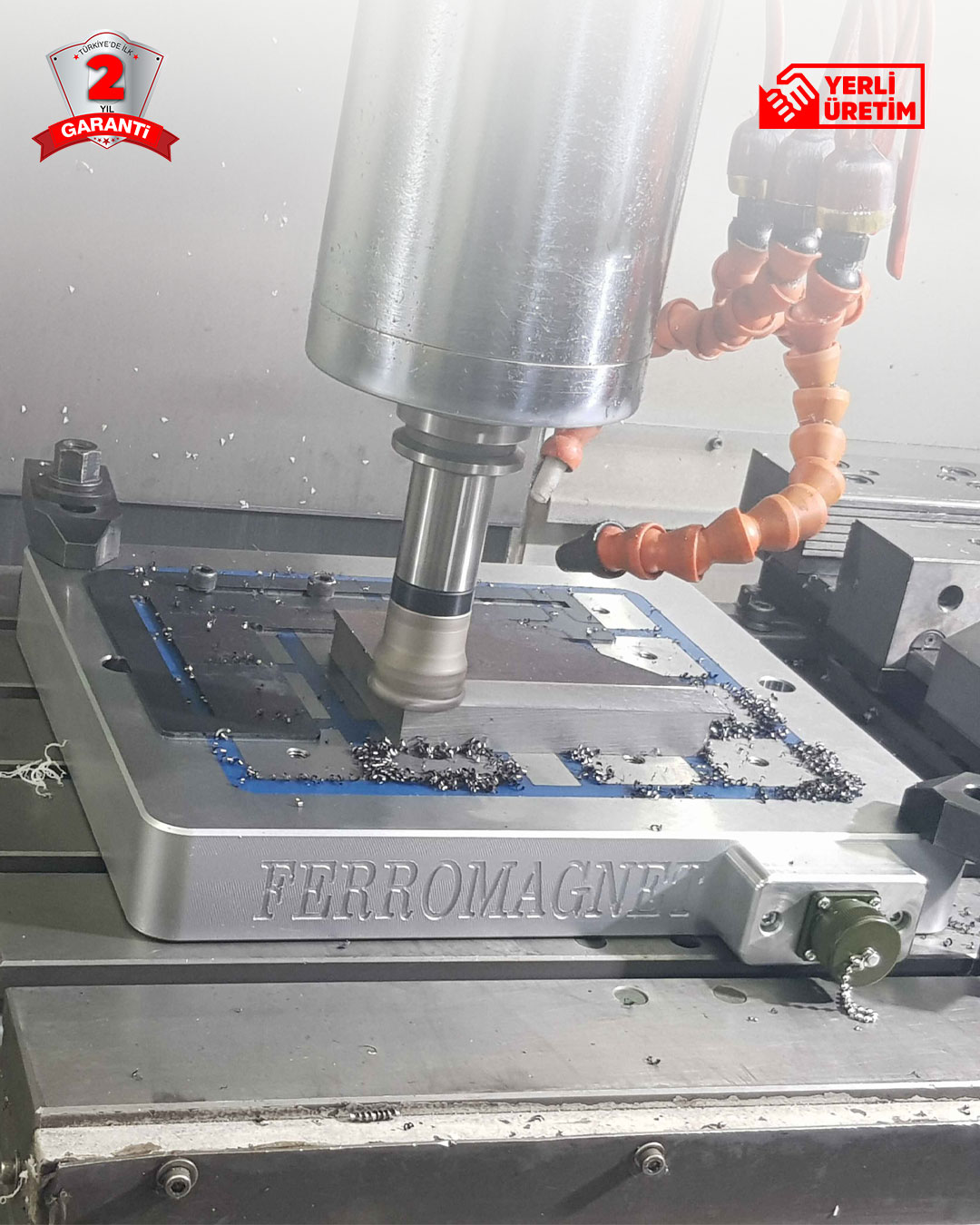

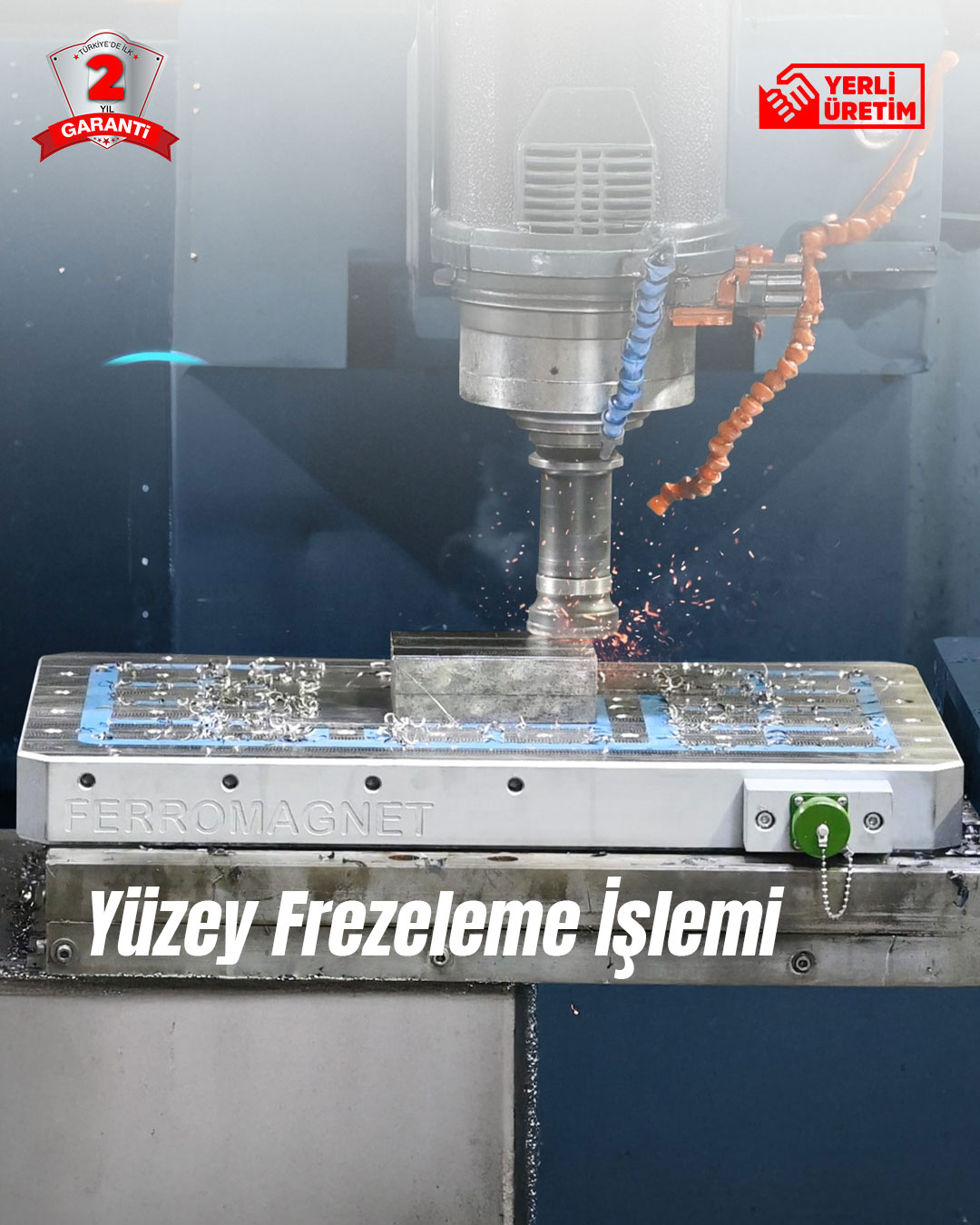

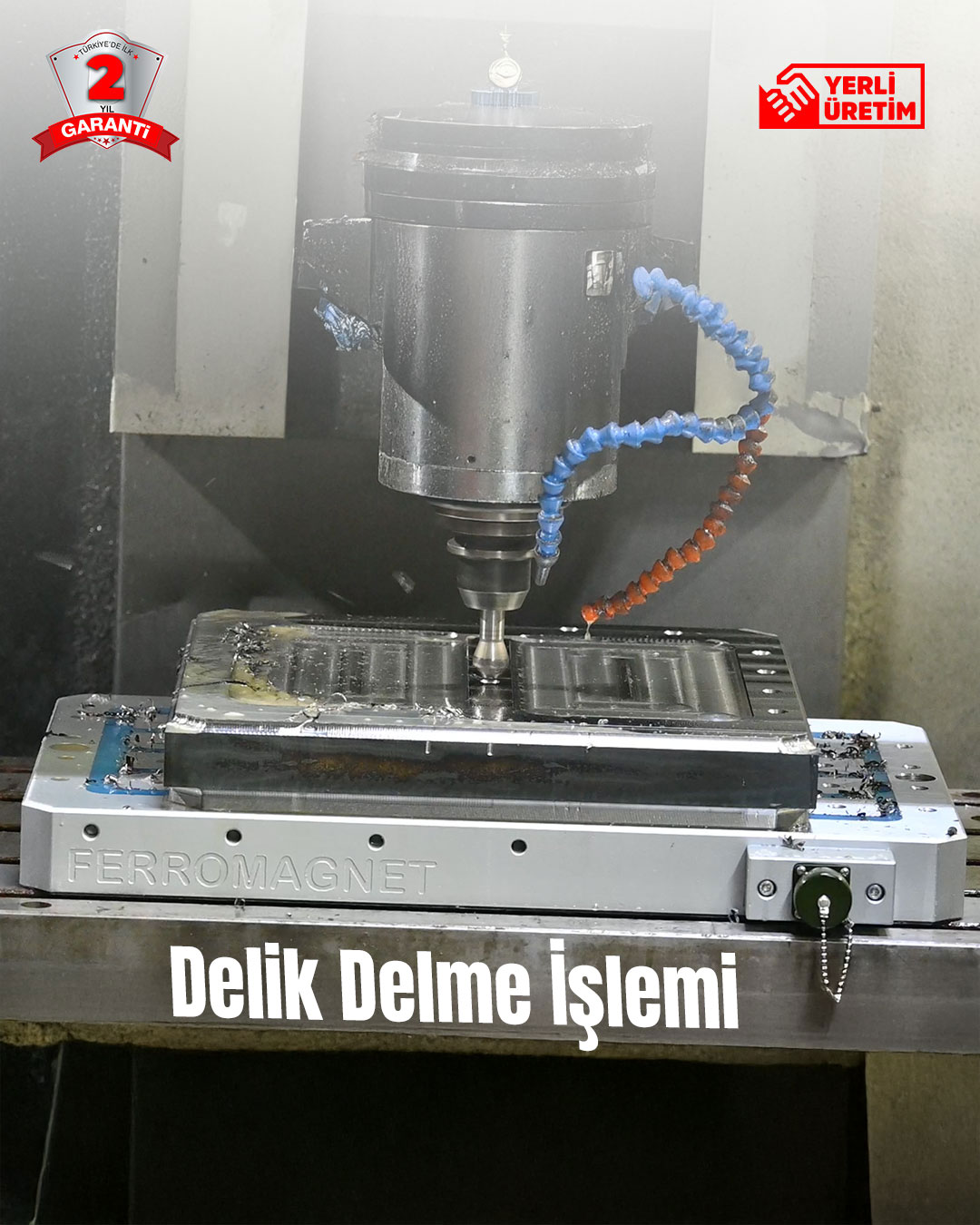

Metal işleme sanayi (freze, tornalama, işleme merkezi), kalıp imalatı, gemi tersaneleri, savunma sanayi, otomotiv yan sanayi vb. makinelerde kullanılabilir. Özellikle CNC dik işleme merkezleri için uygun seçenekler sunar
Manyetik bağlama, çabuk bağlama, hassas bağlama, iş parçasının bir bağlamada her yerini işleyebilme gibi avantajlı kullanımı vardır.
Demir içerikli malzemelerin ( St37, C45,Takım çelikleri GG35 vb.) frezleme, taşlama, parlatma, ölçü kontrol CMM vb. operasyonlarda kullanımı idealdir
SQ Manyetik Tablaların Çalışma Prensibi
SQ serisi manyetik tablalar, electro-permanent sistem ile çalışır. Bu sistemde elektrik yalnızca manyetik alanı açıp kapatmak için kullanılır. İşleme sırasında herhangi bir elektrik akımına ihtiyaç duyulmaz. Bu sayede hem enerji tasarrufu sağlanır hem de elektrik kesintilerinde iş parçasının güvenliği korunur.
Ferromagnet SQ serisi elektromanyetik tablaların çalışma prensibi oldukça basittir, ancak sunduğu teknoloji ileri düzeydedir. Bu sistem, elektriği kullanarak manyetik bir alan oluşturur ve bu manyetik alan sayesinde metal parçaların tezgaha sıkıca sabitlenmesini sağlar.
Manyetik Alanın Oluşturulması: P15 tablaya elektrik verildiğinde, içinde bulunan özel bobinler manyetik bir alan oluşturur. Bu alan, tablanın yüzeyini mıknatıslar ve tablanın üzerine yerleştirilen metal iş parçasını güçlü bir şekilde çeker. Bu, mekanik bağlama aparatlarına kıyasla çok daha hızlı ve kolay bir işlemdir.
Parçanın Sabitlenmesi: Oluşan manyetik alan, iş parçasını yüzeyden kaldırılmayacak kadar sıkı bir şekilde tutar. Bu bağlama, işleme sırasında oluşabilecek tüm kuvvetlere karşı direnç göstererek parçanın yerinden oynamasını engeller.
Enerji Verimliliği: En önemli özelliklerden biri de enerji tüketimidir. P15, parçayı sabitlemek için sadece kısa bir süre elektrik enerjisi kullanır. Parça sabitlendikten sonra, manyetik gücü korumak için elektrik akımına ihtiyaç duymaz. Bu sayede, işlem boyunca enerji tüketimi sıfırlanır ve maliyetler önemli ölçüde düşer.
Parçanın Serbest Bırakılması: İşlem bittiğinde, manyetik alanı devre dışı bırakmak için sisteme ters bir akım gönderilir. Bu, manyetik gücü anında ortadan kaldırır ve iş parçasının kolayca serbest bırakılmasını sağlar. Bu sayede, iş parçası tezgâhtan güvenli ve hızlı bir şekilde ayrılabilir.
Tabla Üretimi
Müşteri
Tecrübe
Sq Serisi Manyetik Tabla Kare Kutuplu
Genel Bakış

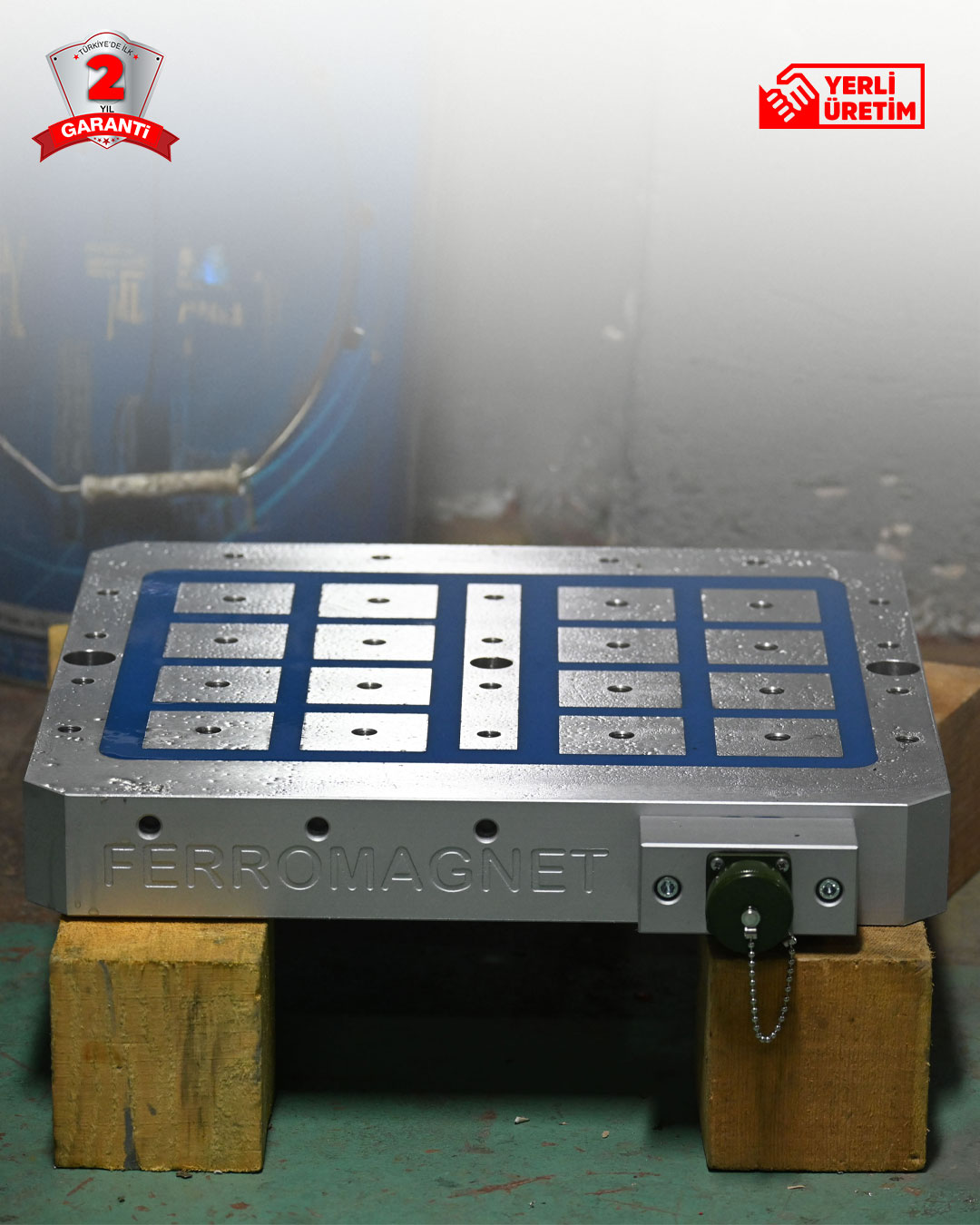

FERROMAGNET SQ Serisi, 16–17.5 kg/cm² tutma kuvvetiyle güçlü ve güvenli bir manyetik tabla çözümüdür.
Yüksek verimlilik ve düşük titreşimle hassas işleme imkânı sunar. Yerli üretim olan bu seri, askeri tip soketleri ve yanmaz kablolarıyla zorlu sanayi koşullarına dayanıklıdır.
Standart ölçü seçenekleri 400×400 mm, 400×600 mm ve 400×800 mm olup, isteğe bağlı olarak özel ölçülerde üretim de yapılabilmektedir.
Ürünün Kataloğu için Tıklayınız

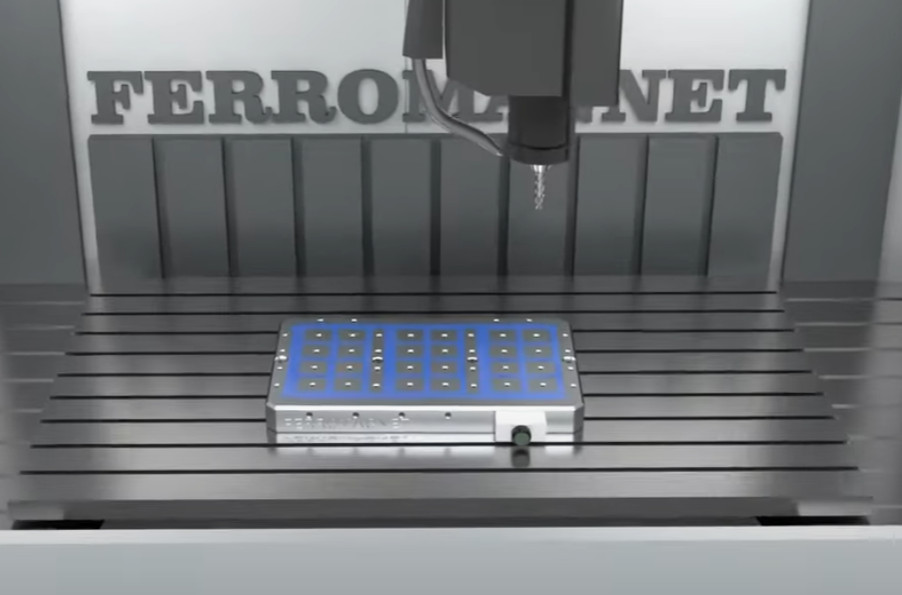

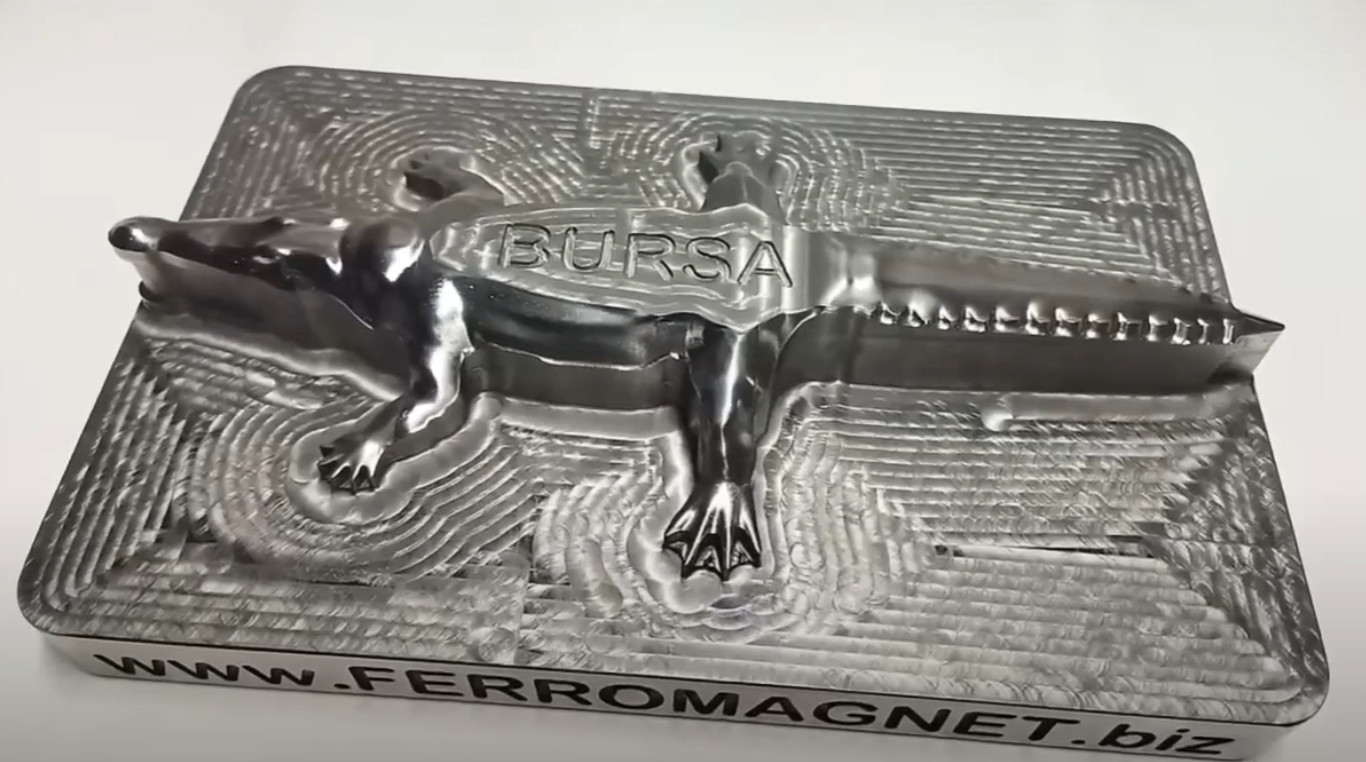

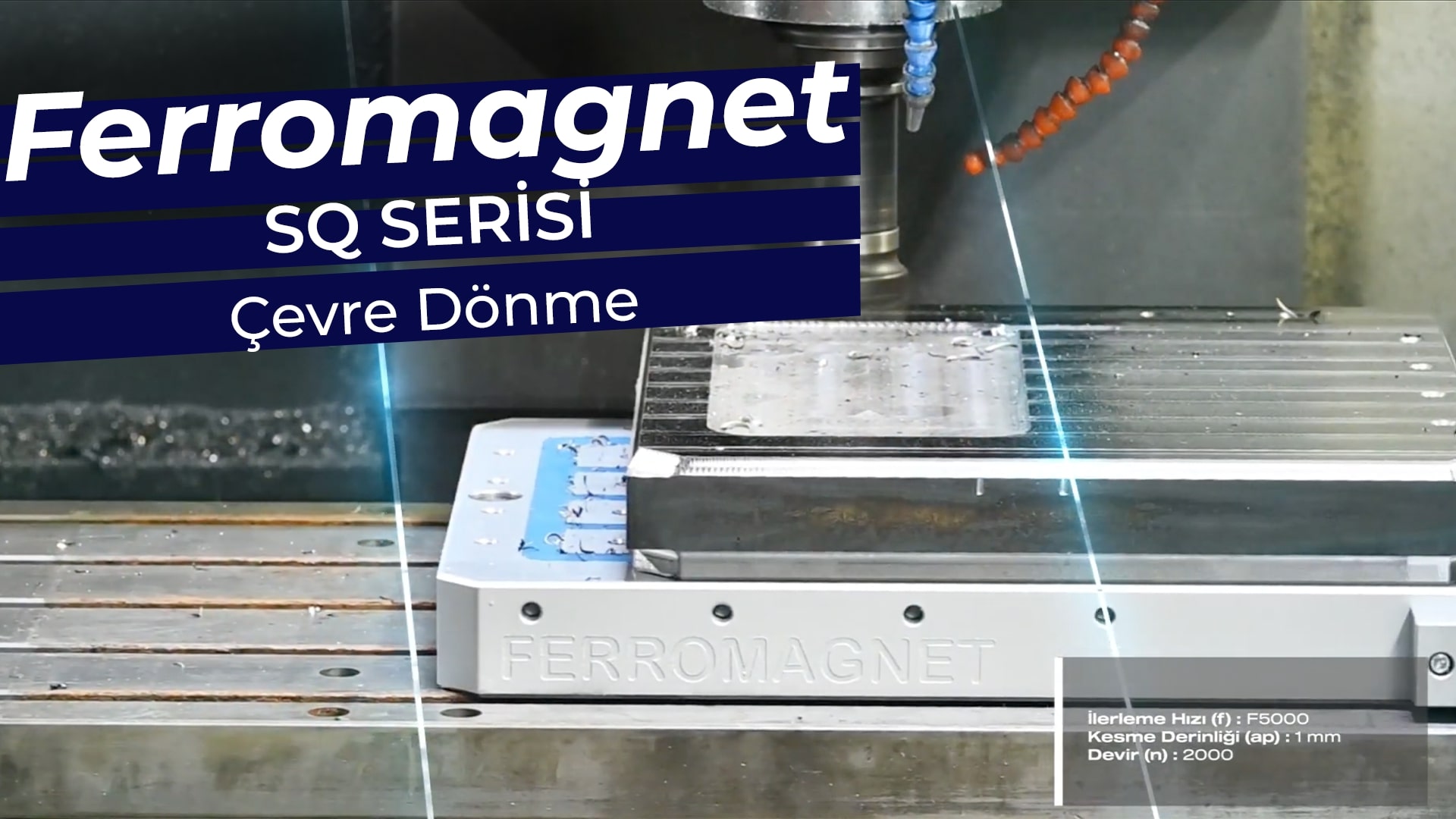

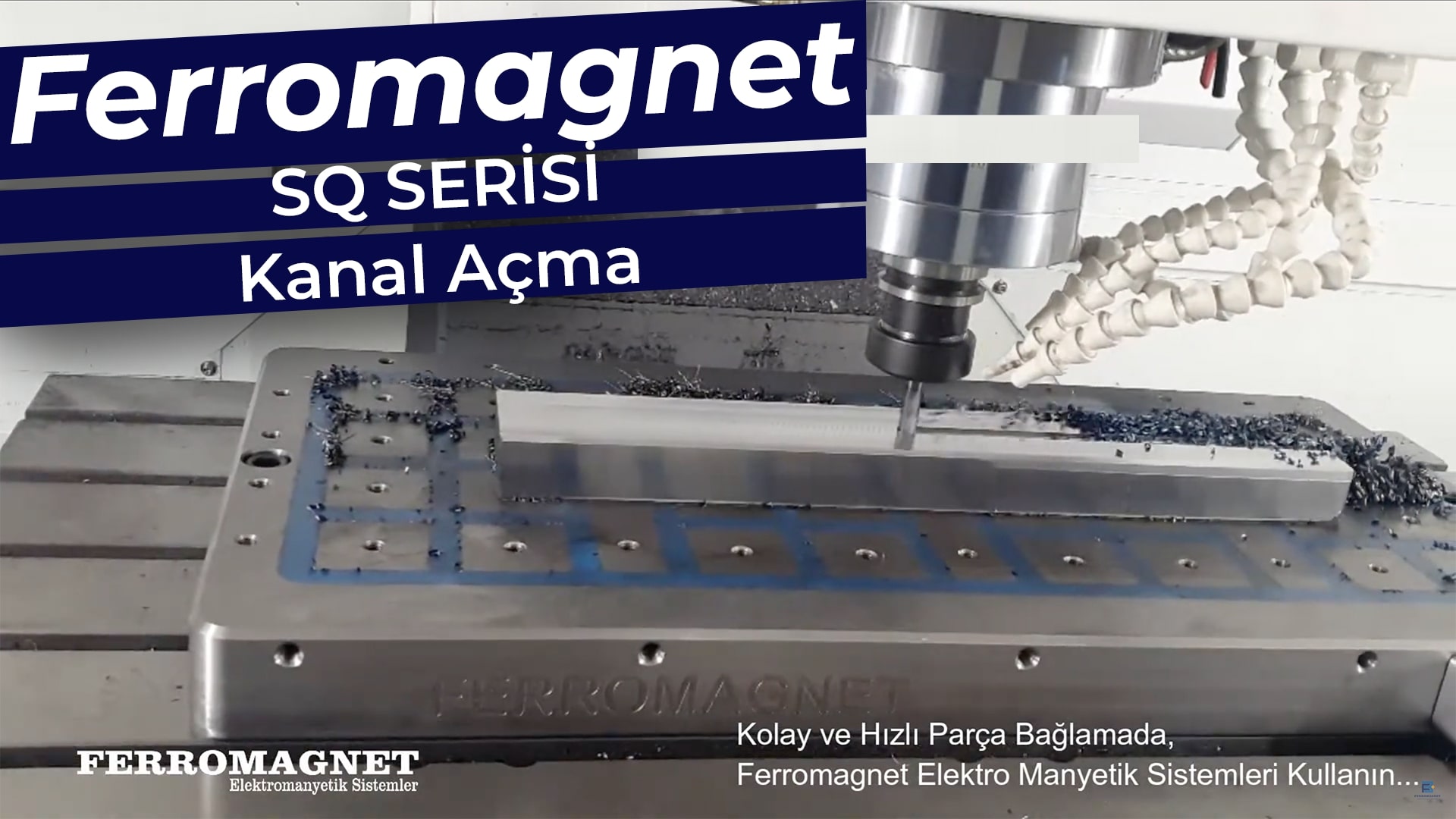

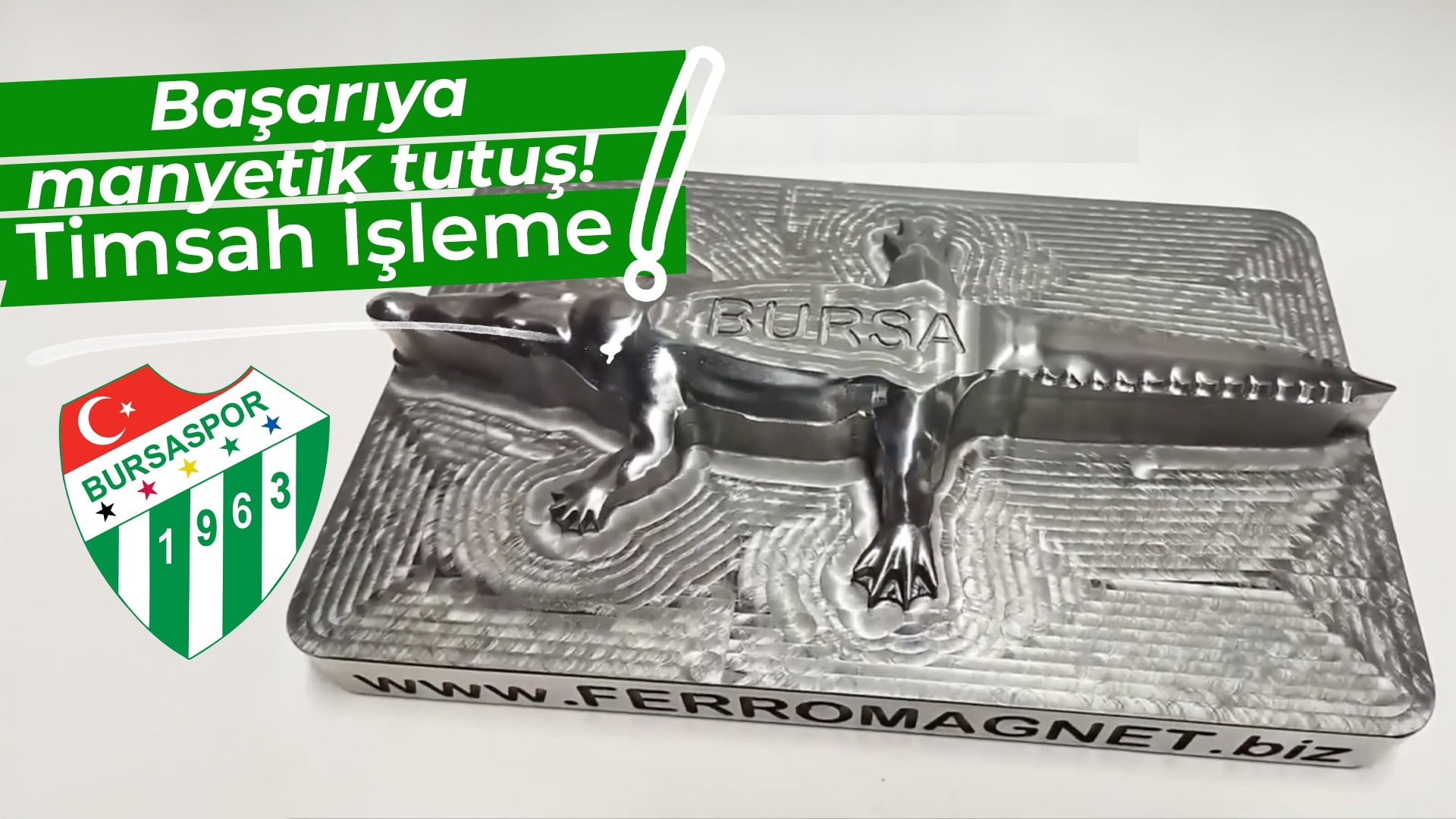

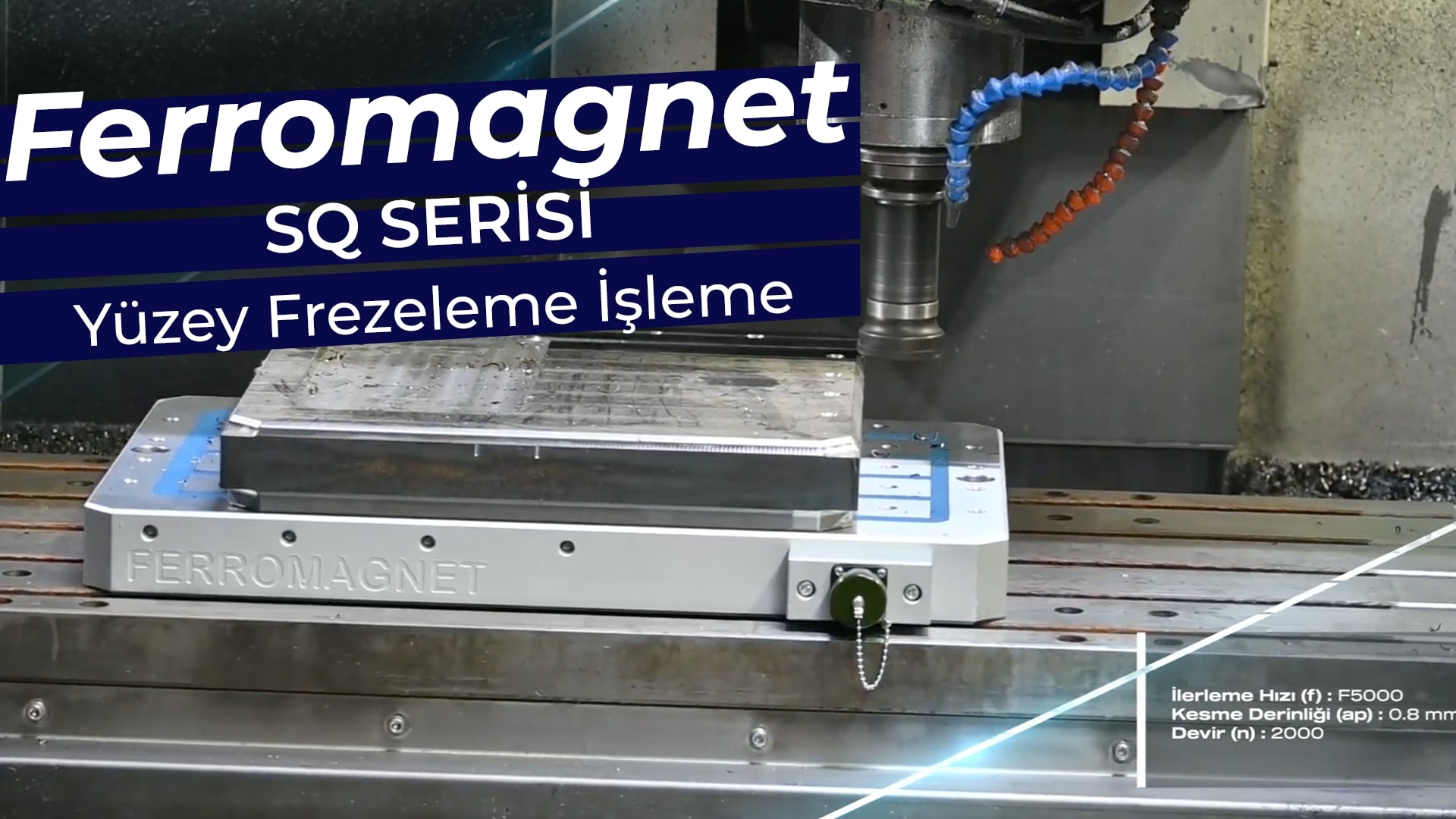

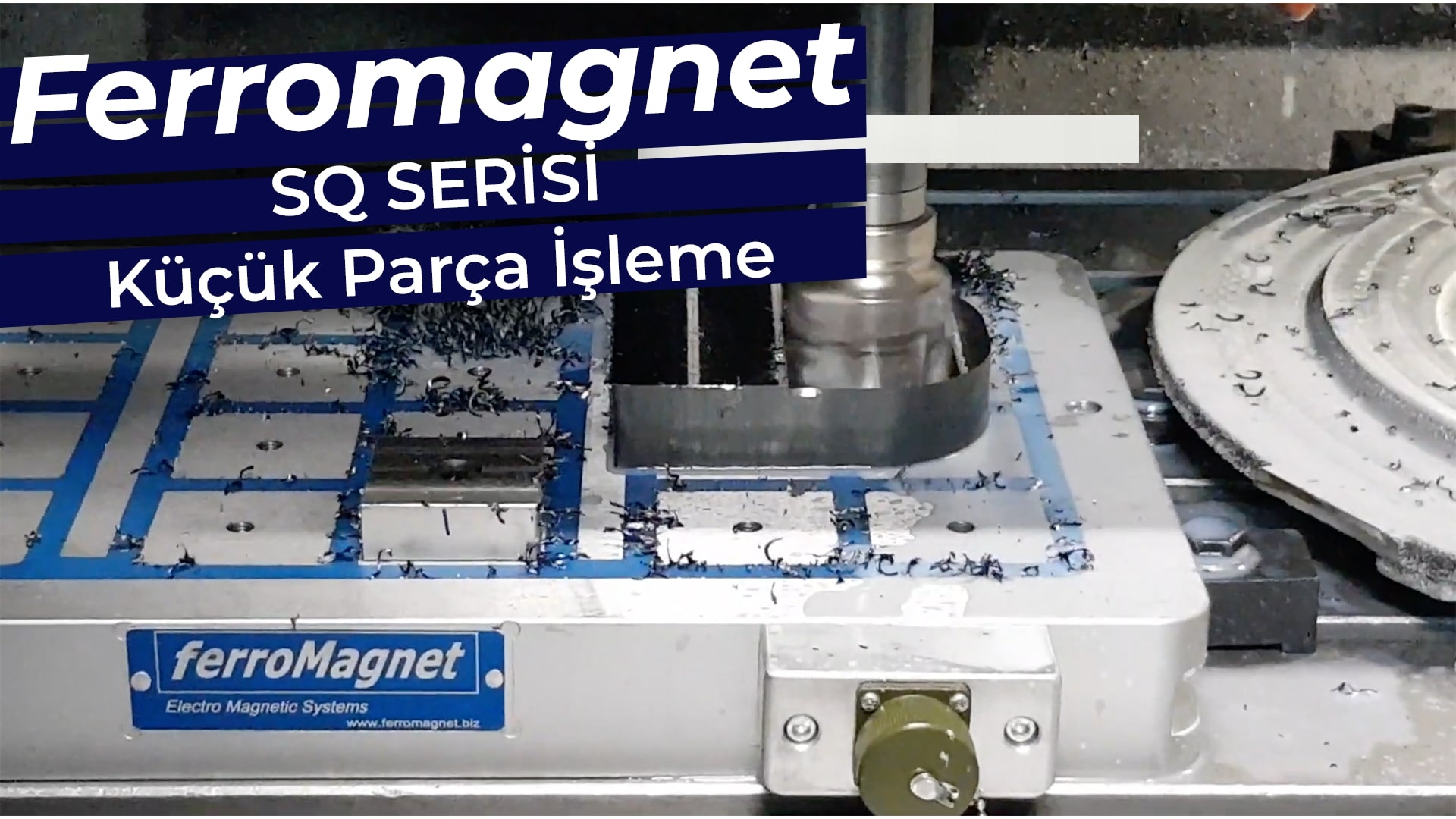

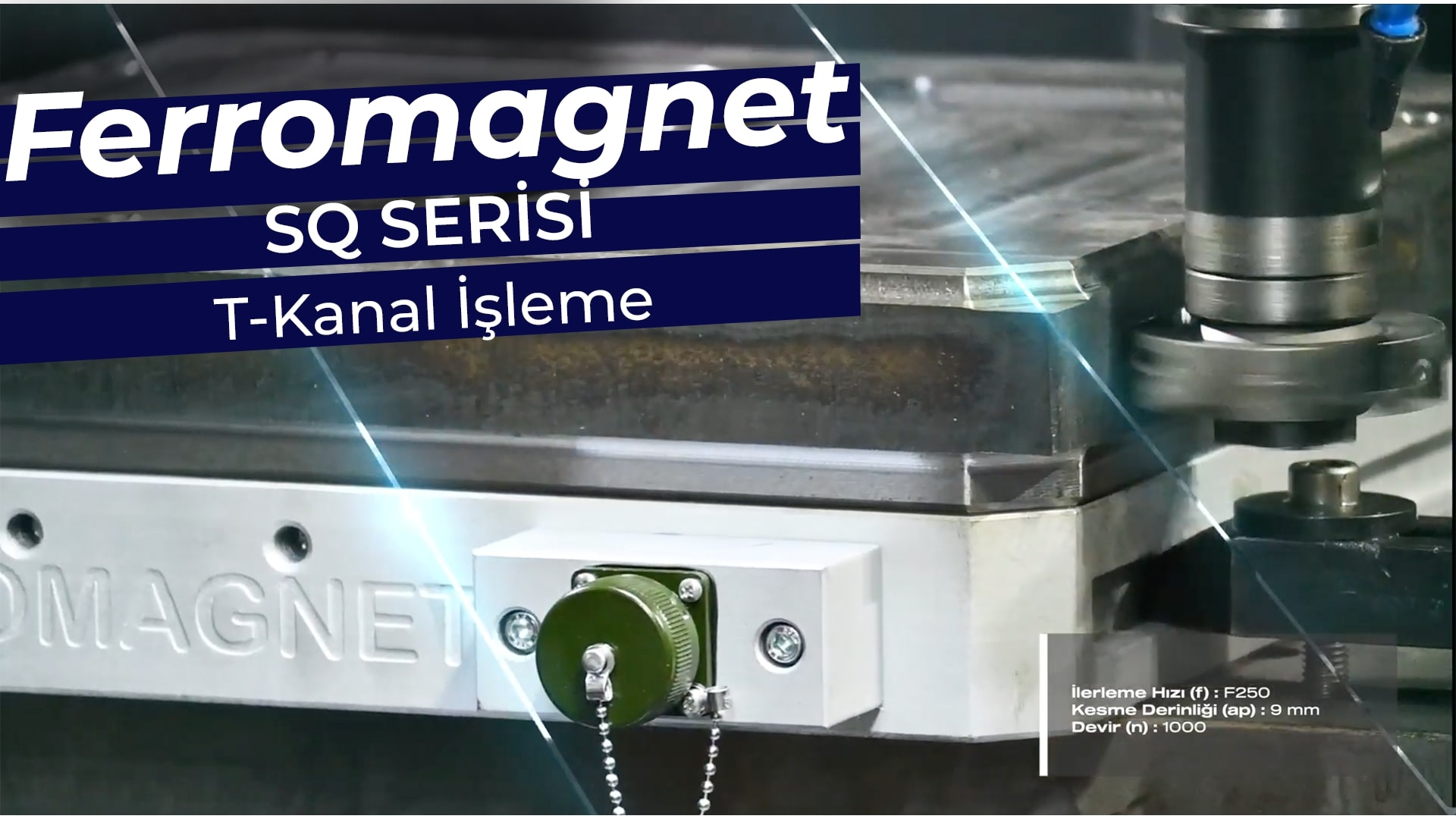

MANYETİK TABLA İŞLEME VİDEOLARI
Sıkça sorulan sorular
Fiyatlarınız makul, teknik veya kalite açısından bir eksiklik var mı?
Türkiye'de yüksek adetlerle üretim yapmanın sunduğu maliyet avantajlarını, Üreticiden Üreticiye atış (aracısız)politikası uygulamak sureti ile yüksek kaliteyi uygun fiyatlarla sizlere sunuyoruz.
Elektromanyetik tablanın tutma kuvveti ne kadardır?
İşin teknik olarak önemi toplam tutma kuvvetidir;

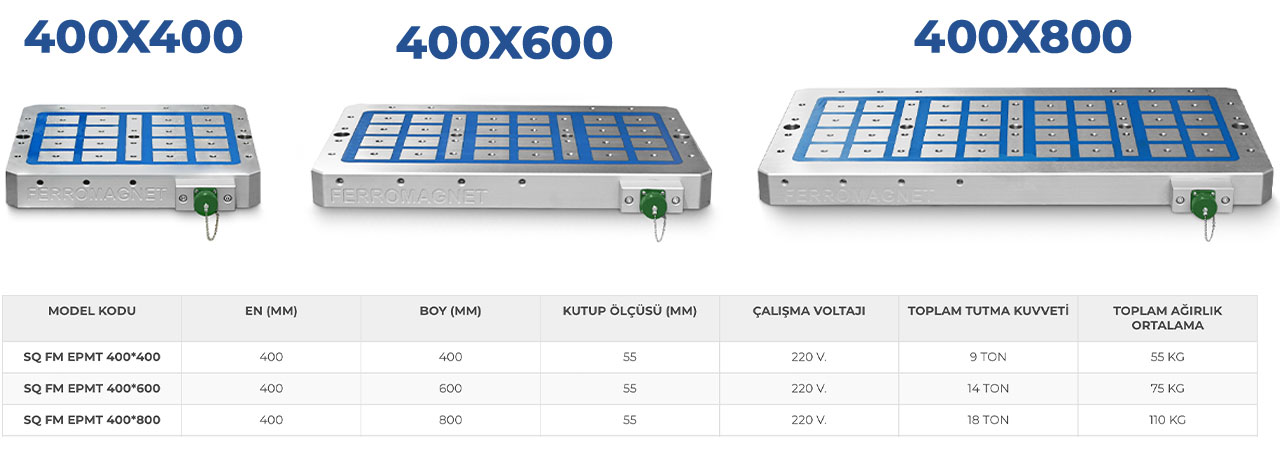

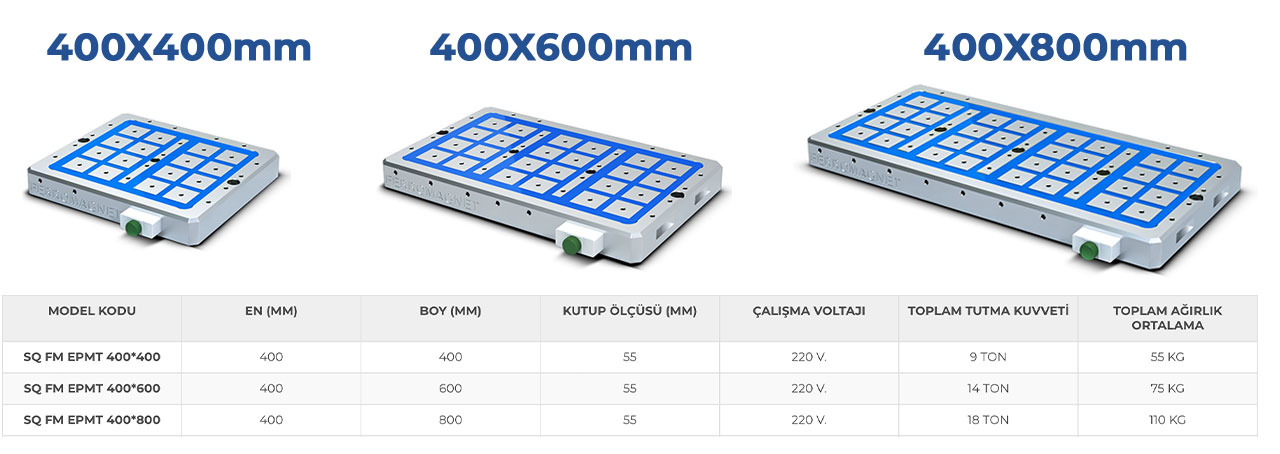

Ferromagnet manyetik tablaların ölçülerine göre tutma kuvetlerini yukarıdaki tablodan inceleyebilirsiniz.

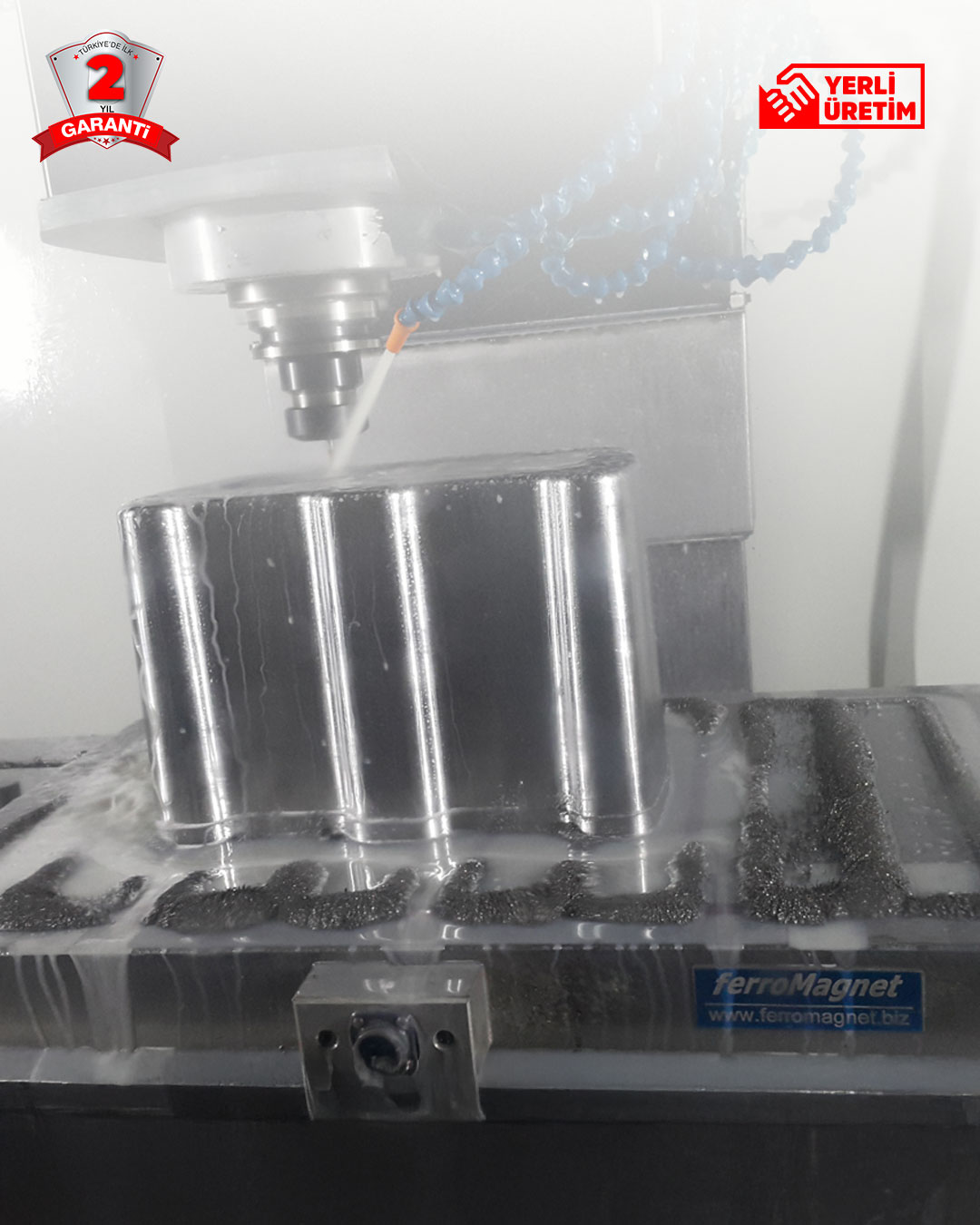

İşleme esnasında sıvı ile temas ederse sıkıntı yaşar mıyım?
Hayır, Ferromagnet elektromanyetik tabla ve soketleri sıvıya karşı özel yalıtım malzemeleri ile izole edilmiştir.
